Регулятор напряжения ВАЗ 2108,2109,21099 нового образца ОРБИТА г.САРАНСК

Производитель:
ОРБИТА г.САРАНСК

Код производителя:
К442ЕН1

Артикул:
Регулятор напряжения (К442ЕН1) 2108 ОРБИТА г.САРАНСК

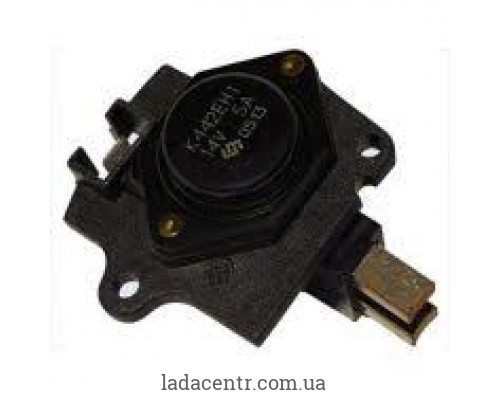

Регулятор напряжения со щёточным узлом К442ЕН1 с ЩДР предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость

Автомобили ВАЗ-2104, ВАЗ -2105, ВАЗ -2107, ВАЗ -2108, ВАЗ - 2109, ВАЗ - 21099 с инжекторными двигателями с генератором 372.3701-03 (или его модификациями).

Возможность использования

Данный регулятор напряжения используется совместно c выпрямительными ограничительными блоками в составе генераторов.

Надежность

С целью повышения надежности регулятора напряжения, в нём предусмотрена защита от короткого замыкания по цепи возбуждения.

Регулятор напряжения имеет однокристальную конструкцию.

Климатическое исполнение

Регуляторы выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751.

Технические характеристики регулятора напряжения со щёточным узлом К442ЕН1с ЩДР

Технические данные

К442ЕН1 с ЩДР

Диапазон рабочих температур, ?С

- 50 …+125

Напряжение регулирования с АкБ при t? = 25±10?С и нагрузке генератора 5А, В

14,1 ± 0,3

Максимальный ток выходной цепи, А

5,0

Коэффициент термокомпенсации Uрег, мВ/?С

-7,0 ± 1,5

Остаточное напряжение на выходе при токе 5А, В

не более 0,8

Максимально допустимое длительное воздействие повышенного напряжения питания, В

30

Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В

тип импульсов - 5, степень жёсткости II, функциональный класс В.

Пороговый ток защиты по цепи возбуждения, А

6,0 … 10,0.
