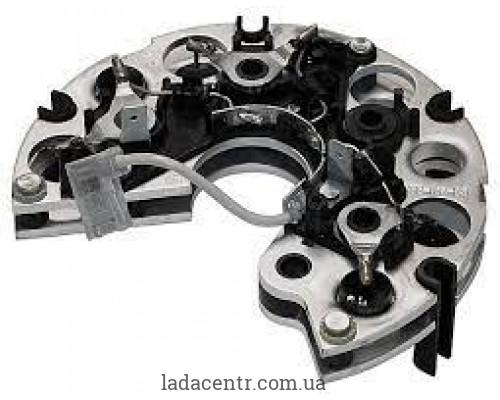

Диодный мост ВАЗ 2110 (генератор Херсон) БВО3-105-06 САРАНСК

Производитель:
ОРБИТА г.САРАНСК

Код производителя:
БВО3-105-06

Артикул:
Диодный мост ВАЗ 2110 (генератор Херсон) БВО3-105-06 САРАНСК

Применение на автомобилях семейства ВАЗ-2110, 2111, 2112, 2123 Niva Chevrolet и их модификаций укомплектованных генераторами Г9402.3701-01, Г9412.3701-01, 977.3701.

Блок выпрямительный ограничительный БВО3-105-06 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Особенности применения:

Блок выпрямительный ограничительный устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.

Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к блоку пайкой. Присоединение пайкой менее технологично, однако значительно повышает надежность генератора.

Технические характеристики:

Номинальное напряжение, Uпост., В 14

Максимальный выпрямленный ток, Iвпб.max, А 105

Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25±10) єC и Iпр=110А, не более, В 1,35

Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) єC), не более, В 28

Питающая сеть:

- число фаз 3

-вывод нулевой точки 1

- частота, Гц 2000

Способ присоединения обмоток статора: пайка.
